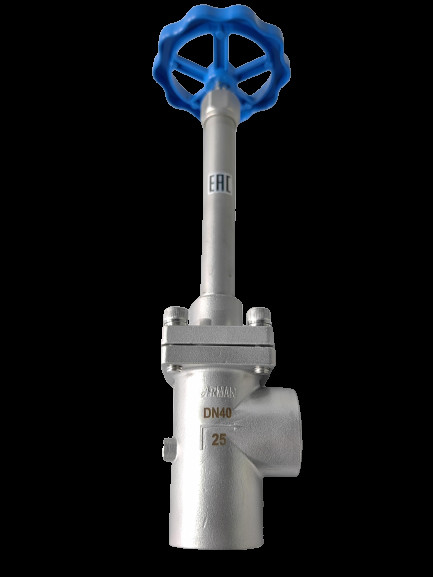

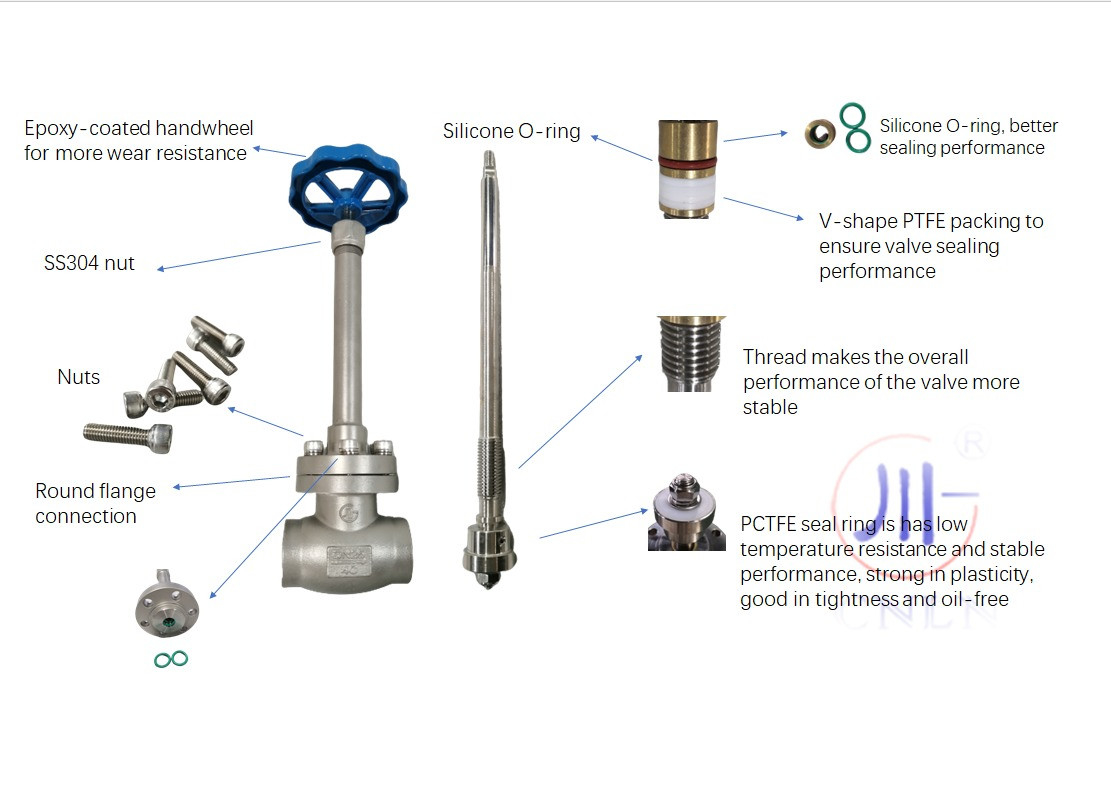

สแตนเลส 304 / 316 อุณหภูมิต่ํา PCTFE ผนึกแผ่น

สแตนเลส 304 / 316 อุณหภูมิต่ํา PCTFE ผนึกแผ่น

คําแนะนํา

ตามรูปแบบการเคลื่อนไหวของคลิปแว่นนี้ การเปลี่ยนแปลงประตูที่นั่งของแว่นนั้นสัดส่วนตรงกับการกระแทกของคลิปแว่นแกนแกนของวาล์วของวาล์วลูกโป่งคือตั้งตรงกับพื้นผิวประปาของที่นั่งของวาล์วการเปิดหรือปิดกระบวนการของกระดูกวาล์วค่อนข้างสั้นและมีการตัดที่น่าเชื่อถือมาก ทําให้วาล์วนี้เหมาะสมมากเป็นสื่อสําหรับการตัดหรือปรับและการกดเมื่อคลิปคลิปของคลิปลูกโลกอยู่ในสภาพเปิด, มันไม่มีการสัมผัสระหว่างที่นั่งของวาล์วกับพื้นผิวปิดของแคลปวาล์วแล้ว และมันมีการตัดที่น่าเชื่อถือมากวาล์วนี้เหมาะสมมากเป็นสื่อสําหรับการตัดหรือปรับการใช้งานกระแสเมื่อวาล์วปิดอยู่ในสภาวะเปิด ไม่มีการสัมผัสระหว่างที่นั่งและพื้นผิวปักแผ่น ดังนั้นพื้นผิวปักแผ่นของมันจะสวมน้อยลงทางกลเนื่องจากที่นั่งและ flaps ส่วนใหญ่ของวาล์วลูกโป่งง่ายกว่าที่จะซ่อมแซมหรือเปลี่ยน มันไม่จําเป็นที่จะถอนวาล์วทั้งหมดจากท่อเมื่อการปิดองค์กร, ซึ่งเหมาะสมมากสําหรับกรณีที่วาล์วและท่อเชื่อมกันทิศทางการไหลของสื่อเปลี่ยนผ่านวาล์วดังกล่าวดังนั้นความต้านทานการไหลของวาล์วปิดที่สูงกว่าวาล์วอื่น ๆ.

การนําเสนอคลื่นกลอบไครโอเจน

จุดยืนของแวลล์กลมอุณหภูมิต่ํา:

(1) โครงสร้างง่ายกว่าวาล์วประตู และสะดวกต่อการผลิตและบํารุงรักษา

(2) พื้นผิว ปิด ไม่ ง่าย ที่ จะ ทุบ และ ตัด และ ปิด ได้ ดีไม่มีการเคลื่อนย้ายสัมพันธ์ระหว่างคลิปวาล์วและพื้นผิวปิดของร่างของวาล์วเมื่อเปิดและปิด, ดังนั้นการสวมและรอยขีดข่วนไม่ร้ายแรง, ผลการปิดดี, และอายุการใช้งานยาว.

(3) เมื่อเปิดและปิด, การเดินทาง flap น้อย, ดังนั้นความสูงของซับปิดที่เล็กกว่าซับประตู, แต่ความยาวโครงสร้างยาวกว่าซับประตู.

(4) ทอร์มเปิดและปิดใหญ่ การเปิดและปิดยากกว่า และเวลาเปิดและปิดเป็นหลัก

(5) ความต้านทานของเหลวมีขนาดใหญ่ เพราะช่องกลางในร่างของวาล์วมีลักษณะบิด, ความต้านทานของเหลวมีขนาดใหญ่ และการบริโภคพลังงานมีขนาดใหญ่

(6) ทิศทางการไหลของสื่อ เมื่อความดันนามิ น PN≤16MPa โดยทั่วไปใช้การไหลร่วมและสื่อไหลขึ้นจากด้านล่างของคลื่นโดยทั่วไปใช้การไหลกลับ, และสื่อไหลลงจากปลาบซับ. เพื่อเพิ่มความสามารถในการปิด. ในระหว่างการใช้งาน, สื่อปลาบซับปิดสามารถไหลไปในทิศทางเดียวเท่านั้น, และทิศทางการไหลไม่สามารถเปลี่ยนแปลง.

การคัดเลือกวัสดุสําหรับแวลล์กลอบ Cryogenic

1วัสดุหลักของวาล์วไครโอเจน

1 ปัจจัยที่ต้องพิจารณาในการเลือกวัสดุหลัก

จากมุมมองของโลหะนอกจากเหล็ก austenitic ด้วยตู้กลมศูนย์กลางหน้า ทองแดง, อลูมิเนียม, ฯลฯวัสดุเหล็กทั่วไปจะแสดงความเปราะบางในอุณหภูมิต่ําในอุณหภูมิต่ําเมื่อเลือกวัสดุเจ้าภาพเลือกวัสดุที่เหมาะสําหรับการทํางานในอุณหภูมิต่ําอลูมิเนียมไม่แสดงความแตกง่ายในอุณหภูมิต่ําในอุณหภูมิต่ํา, แต่เนื่องจากความแข็งแรงต่ําของอลูมิเนียมและสับสนของอลูมิเนียม ความทนทานต่อการสกัดและความทนทานต่อการกวาดของพื้นผิวการปิดอลูมิเนียมไม่ดีดังนั้นการใช้วาล์วอุณหภูมิต่ํามีข้อจํากัดบางอย่าง, เพียงแรงดันต่ําและใช้ในวาล์วขนาดเล็ก

วัสดุที่ทํางานในอุณหภูมิต่ํา ควรให้ความสามารถในการทํางานในอุณหภูมิต่ํา โดยเฉพาะเพื่อให้ความแข็งแรงในการกระแทกกับความหนาวการคัดกรองซากระปุกต้องถูกเลือกอย่างถูกต้อง เพื่อให้มีความแข็งแรงในการกระแทกกับความหนาวที่เพียงพอเพื่อป้องกันการแตก.เหล็กสแตนเลส c และ cr จะสูญเสียความแข็งแรงในการกระแทกอย่างรวดเร็วเมื่อมันต่ํากว่า -20 ° C ดังนั้นอุณหภูมิการใช้งานจํากัด -30 ° C และ -50 ° C ตามลําดับ5 สามารถใช้ได้ที่ -100 °Cสแตนเลสออสเตนิต สแตนเลสไรนเซล, นิเคิล, โมเนล, แฮสเทลโลย์, ไทเทเนียม, สแตนเลสอลูมิเนียม และทองแดง สามารถใช้ได้ในอุณหภูมิที่ต่ํากว่า -273 °C

นอกจากนี้ การเลือกวัสดุสําหรับวาล์วอุณหภูมิต่ํายังควรพิจารณาปัจจัยต่อไปนี้2 คุณสมบัติทางกลที่ต้องการของวัสดุโลหะในการรักษาสภาพการทํางานที่อุณหภูมิต่ํา, โดยเฉพาะความแข็งแกร่งต่อการกระแทก, ความยาวเทียบและความมั่นคงของเนื้อเยื่อ;5 เมื่อใช้การเชื่อมต่อการปั๊ม, ความสามารถในการผสมของวัสดุยังต้องพิจารณา

2 การคัดเลือกวัสดุสําหรับร่างของวาล์ว, โคป็อน, ที่นั่งของวาล์วและดิสก์ (ชัตเตอร์) หลักการการคัดเลือกของชิ้นส่วนและวัสดุหลักเหล่านี้เป็นประมาณ:เหล็กเฟอริตใช้เมื่ออุณหภูมิสูงกว่า -100 °C; อุณหภูมิต่ํากว่า -100 °C ใช้เหล็ก austenitic; วาล์วความดันต่ําและขนาดเล็กสามารถทําจากทองแดงและอลูมิเนียมเลือกวัสดุที่เหมาะสมตามอุณหภูมิการทํางานต่ําระหว่างการออกแบบ.

3 การเลือกวัสดุของกระดูกวาล์วและเครื่องประกอบ

เมื่ออุณหภูมิสูงกว่า -100 °C วัสดุกระดูกวาล์วและโบลท์ถูกทําจากเหล็กสแตนเลส เช่น ni, cr-mo ฯลฯความแข็งแรงในการดึงดีขึ้นและป้องกันการกัดเส้นเมื่ออุณหภูมิต่ํากว่า -100 °C, มันถูกทําจากเหล็ก austenitic ทนต่อกรดความแข็งแรงต่ําของเหล็กทนกรด 18-8 จะทําให้แกนวาล์วและการบรรจุขัดกัน, ส่งผลให้มีการรั่วไหลที่บรรจุ ดังนั้นพื้นผิวของรางซากvalve ต้องเคลือบด้วยโครเมียมแข็ง (ความหนาเคลือบ 0.04-0.06 มม.)หรือไนตริดและเคลือบด้วยนิเคลฟอสฟอรัสเพื่อเพิ่มความแข็งของผิวเพื่อป้องกันการกัดของพริกและบอลท์ พริกโดยทั่วไปทําจากเหล็กโม หรือเหล็กไน และผิวของเส้นถูกเคลือบด้วยโมลิบเดนัมดิซัลฟิด
